Biomoduler till Markbädd och infiltration.

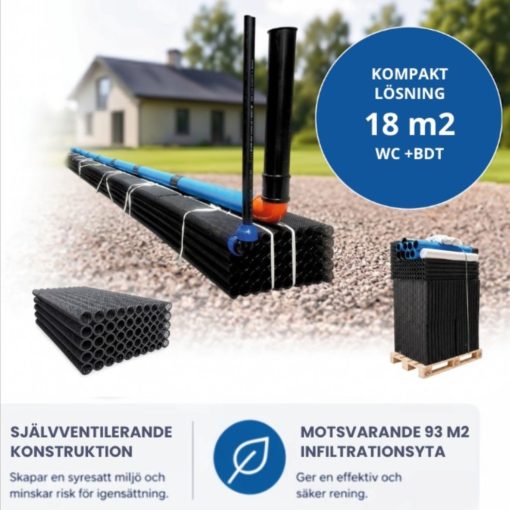

Med ett Biomodulpaket skapar du en modern kompakt Infiltration eller Markbädd på en yta av endast 18m2 för ett hushåll med WC + BDT. Biomoduler skapar låg bygghöjd, lång livslängd och är självventilerande. Att anläggningen blir så kompakt gör att du sparar stora kostnader på schaktning av massor, inköp av grus och minskar åtgång av maskin och arbetstid. Biomodulerna minimerar även risken för igensatt infiltration eller markbädd genom den öppna konstruktionen.

Biohuden som bildas normalt i gruset lyfts upp och syresätts i modulerna och det gagnar både rening och minskar risk för stopp i anläggning, då renat vatten infiltrerar / rinner igenom gruset lättare än orenat vatten. Modulerna minimerar även risken för igensatt infiltration eller markbädd genom den öppna konstruktionen. Biohuden som bildas normalt i gruset lyfts upp och syresätts i modulerna och det gagnar både rening och minskar risk för stopp i anläggning, då renat vatten infiltrerar / rinner igenom gruset lättare än orenat vatten.

Den självventilerande konstruktionen med luftningsrör i varje ända av anläggningen och stor öppen yta minskar risken för att brist på syre leder till stopp i anläggningen. Denna stora syresatta bioyta renar avloppsvattnet, som sedan rinner ner i gruset där bland annat fosforbindning sker.

Varför välja Tuvtex Biomoduler?

• Extremt platseffektivt: Kräver endast en total yta på 18m² (7 meter lång och 2 meter bred infiltrationsyta/spridningslager). Perfekt för mindre tomter där utrymmet är begränsat.
• Enorm yta: Ett paket WC+BDT har en volym på 1200 liter /vatten och motsvarar en infiltrationsyta på 93 m2.
• Reducerad schaktning och materialkostnad: Den kompakta storleken och minskade bygghöjden gör att du sparar tusenlappar på schaktmassor, transporter, makadam och maskintimmar vid installationen.
• Självventilerande & syrerik miljö: Den unika, öppna strukturen gör att den positiva biohuden som bilds får optimalt med syre. Detta maximerar nedbrytningen av organiska ämnen och minskar risken för igensättning i underliggande markskikt.
• Komplett paket: Levereras med allt installationsmaterial som behövs – från spridarrör och muffar till ventilation och slitstark fiberduk.

Rekommenderade användningsområden

• Enskilt avlopp för permanentboende: Anpassat för belastning för 1 hushåll med fast boende upp till 5 personer.
• Fritidshus och sommarstugor: Där belastningen ofta är periodisk men kraven på snabb och effektiv biologisk rening är höga.
• Infiltration (i genomsläpplig mark): För fastigheter där marken har god filtreringsförmåga, exempelvis sandblandad morän, sand eller grus (rekommenderat LTAR-värde mellan 15–50). Det renade vattnet infiltreras då direkt ner i de naturliga marklagren.
• Markbädd (i täta jordarter): Om din tomt består av lera, finmo eller annan tät jord med ett LTAR-värde under 15, används paketet för att bygga en uppsamlande markbädd där det renade vattnet samlas upp i botten via dräneringsrör och leds vidare till ett dike eller en stenkista.

Viktiga tekniska egenskaper & dimensioner

Systemet är dimensionerat för att ge maximal reningsyta per löpmeter. Modulerna placeras i rader för att skapa ett optimalt hydrauliskt flöde.

• Avsedd kapacitet: 1 st hushåll (Normal skyddsnivå för BDT, ej WC)
• Nödvändig infiltrationsyta: 18 m² (Dimensionerat som 7 meter i längd och 2 meter i bredd)
• Antal biomoduler: 8 stycken Bioblok-moduler

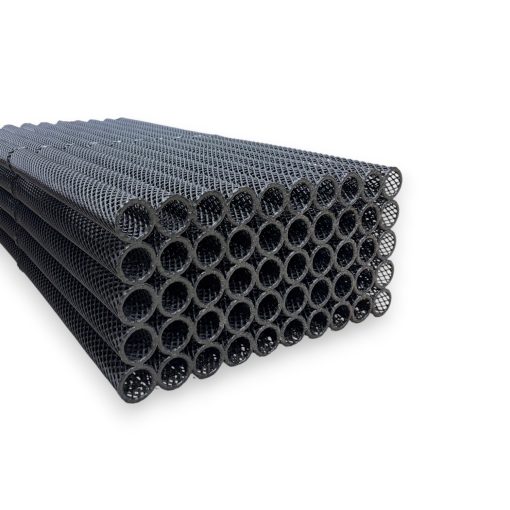

• Dimensioner per Biomodul: Längd 1100 mm, Bredd 550 mm, Höjd 270 mm
• Total längd på modulraden: 9m
• Vattenvolym/kapacitet: Totalt 1200 liter. Varje enskild modul rymmer ca 150 liter vatten, vilket ger en utmärkt buffertkapacitet vid tillfälligt höga flöden (t.ex. vid tömning av badkar eller samtidig tvätt och disk).
• Ventilation: Integrerade ventilationsrör i dimension dn 40.
• Geotextil / Fiberduk: 1 st rulle certifierad fiberduk i bruksklass N1 med måtten 1 x 30 meter, avsedd att läggas ovanpå modulerna för att förhindra att återfyllnadsmassor tränger ner i reningsbädden.

Jämför med andra biomoduler

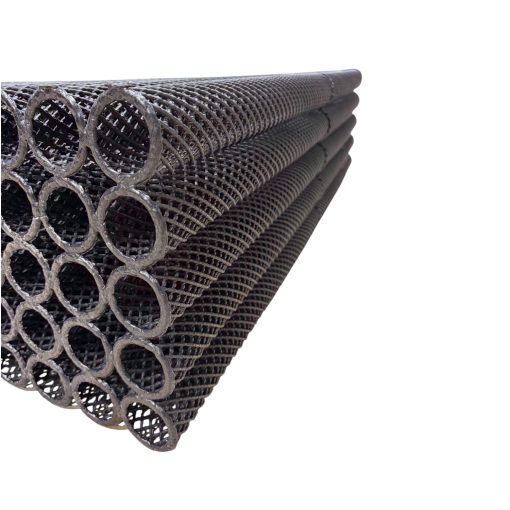

Biomodulerna är konstruerade med öppna ventilerade ytor som ger gott om syre till den viktiga biohuden och förhindrar igensättning av gruset. Samtidigt lyfts biohuden upp i från marken och bildas i själva biomodulen istället.

Jämför med andra biomoduler på marknaden som är byggda med veckad fiberduk eller byggda i lufttäta frigolitlådor, så känns det som att livslängden blir betydligt längre med Biomoduler där det inte finns något som kan sätta igen på grund av ålder.

Experten tipsar: Har du svårt med placering av anläggning på din tomt eller får inte till självfall?

Då kan du använda en Pumpbrunn och pumpa vattnet vidare till biomodulerna. Det gör installationen betydligt mer flexibel och gör att anläggningen kan placeras högt och torrt som är optimalt för anläggningen samt passar bäst på fastigheten.

En annan fördel med pumpning är att vattnet trycks ut i hela spridarröret vid varje pumpning. Det gör att hela anläggningen används jämnt och får en bättre och mer jämn belastning över hela ytan.

Bygga Infiltration eller Markbädd.

Infiltration av avloppsvattnet kan göras om markens genomsläpplighet tillåter det. Lämplig mark för det är mark med grus och sand.

Är det lera och andra tätare jordarter måste markbädd göras.

För att ta reda på markens beskaffenhet rekommenderas att göra ett test av marken för att på sätt få fram ett LTAR-värde som visar hur mycket vatten som kan rinna ner i marken per kvadrat.

Läs mer om hur du kan genomföra ett Perkolationstest.

En Infiltration kan anläggas om siktkurvan (LTAR-värde) hamnar mellan 15-50.

Får man ett lägre LTAR värde än 15 så anlägger man en markbädd istället.

Blir värdet högre än 50 så får man anlägga en förstärkt infiltration då vattnet annats rinner för fort igenom.

Förklaring LTAR: LTAR är förkortning för ”long term acceptance rate” (värde för långtidsbelastning) vilket anger det antal liter vatten som marken släpper igenom per dygn.

Genom att göra ett perkolationsprov så kan man dimensionera avloppsanläggningen behövda yta.

Infiltration:
Det krävs att materialet i marken faller inom fält A & B eller att LTAR värde mellan 15-50. Vid ett lägre värde än 15 anlägger man en markbädd istället.

Förstärkt infiltration:
Blir LTAR värde högre än LTAR 50 rinner vattnet för fort att hinna att renas. Gör då en förstärkt infiltration istället.

Till förstärkningslager används markbäddssand med kornstorlek 0,2-8mm om minst 30cm.

Förhöjd infiltration:
Ligger grundvattnet för högt och man inte når ett avstånd mellan spridarrör och grundvattnets högsta nivå lägger man ett förstärknings på min 1m.

Desto större avstånd till grundvattnet desto bättre.

Dimensionering Infiltration

Vid LTAR värde 15-50 dimensioneras infiltration /markbädd enligt nedan:

1 Hushåll Bdt: 11m2 (1st BDT Paket
Skapa en infiltrationsyta med spridningslager med längd 7m och bredd 2m.

1 hushåll Wc + Bdt: 18m2 (1-paket)
Skapa en infiltrationsyta med spridningslager med längd 9m och bredd 2m.

2 hushåll Wc + Bdt: 32m2 (2-paket)
Skapa en infiltrationsyta med spridningslager med längd 18m och bredd till 2m alternativt 9x4m om biomodulerna läggs parallellt.

3 hushåll Wc + Bdt: 48m2 (3-paket)
Skapa en infiltrationsyta med spridningslager med längd 9m och bredd 6m.

Förläggning av Biomoduler

Biomodulerna läggs på en rak rad oftast mitt på spridningslagret.

Två paket eller flera kan läggas på rad eller parallellt vardera om fördelningsbrunn används.

Vanligast är att man ställer biomodulerna i en rakt linje mitt på spridningslagret.

Två biomodulspaket (18m) kan läggas efter varandra på rad med enbart självfall.

Längre än det så rekommenderas pumpning eller göra flera strängar genom att lägga dom bredvid varandra.

Läggs du två eller flera paket bredvid varandra så krävs det en fördelningsbrunn

Konstruktion av Infiltration

Att göra en avskärmande dränering uppströms infiltrationen eller markbädden rekommenderas

Detta görs för att ytvatten eller grundvatten inte ska komma in i infiltrationen.

Viktigt är att ni gör en genomgång av er fastighet och dess förutsättningar för placering av anläggningen.

Ju högre placering desto torrare och desto bättre mår infiltrationen. Så pumpa gärna till infiltrationen.

Placera aldrig anläggning i lågpunkter där det samlas vatten.

Viktigt att avståndet mellan ovan infiltration till årets högsta grundvattenyta är minst 1m.

Infiltration / Förstärkt infiltration:

Modulerna läggs direkt på spridarlagret eller infiltrationsytan. Det sistnämnda kan ske om marken bedöms har väldigt god perkolationsförmåga.

1st paket biomoduler ger en längd på längd: 8,8 m för BDT+WC eller 6,6 m för BDT.

1) 10cm grus i storlek 4/8mm alternativt 8/16mm läggs ut som spridningslager. Lägg ut på 2x9m. Ta gärna till extra så det inte blir trångt.

2) Vid förstärkt infiltration tillkommer ca 30cm markbäddsand 0,2-8mm.

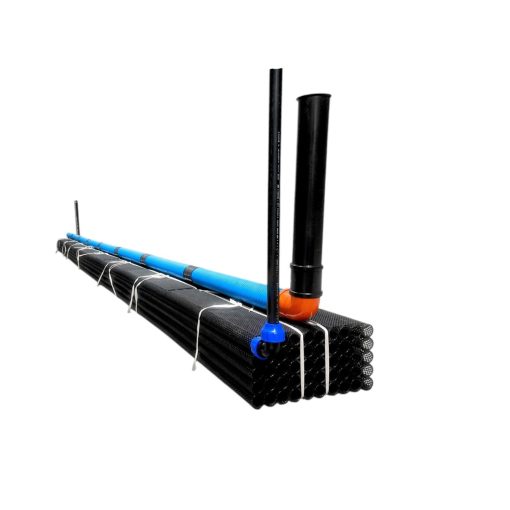

3) Lägg ut biomodulerna på en rad. Kortsida mot kortsida.

4) Lägg på spridarröret på modulerna och montera fast det med medföljande buntband. Se till att spridarhålen vänds neråt.

5) Montera Luftningsrören (Dimension 40mm) i varje ända på modulraden. Montera ett högt på ena gaveln och ett lågt på den andra gavel.
10mm hål borras längst upp på detta rör. Borra ca 12st. Tänk på snön och kapa ej för luftningsrören för kort.

6)  Avslut med att lägga på medföljande fiberduk N1 på modulerna/bädden.

7) Avsluta med att fylla på med befintliga massor ca 40-50cm. Massorna ska vara torra o relativt lätta och stenar större än 10cm ska ta bort.
Spridarröret bör hamna på frostfritt djup dock max 70cm fyllnadslager.

Konstruktion av Markbädd

Prestandadeklaration och Test Biomoduler

Ibland önskar kommunen en prestandadeklaration eller tester innan du får godkänt för din avloppsansökan för önskade anläggning. Läs mer nedan för att få klarhet i detta.

Prestandadeklaration

Avloppsanläggningar som Infiltration & Markbädd, med eller utan biomoduler, räknas som platsbyggda.

Alla infiltrationer och markbäddar räknas som platsbyggda då man bygger dom på plats till skillnad mot exempelvis minireningsverk eller markbädd på burk som inte monteras ihop på plats utan är ihopmonterade i leverans.

Platsbyggda anläggningar kan man inte skapa prestandadeklaration för.

Detta gäller oavsett märke, tillverkare eller modell.

Inte alla miljöinspektörer som vet om detta och är inte en helt ovanligt fråga från landets miljökontor.

Du kan då upplysa dom om att prestandadeklaration kan ej tas fram på platsbyggda anläggningar.

Tester

Kommun kan kräva oberoende tester av en avloppsanläggning.

För denna typ av Biomoduler oavsett om de heter Tuvtex, BAGA, Uponor, Tolago eller Brimer så är det enbart BAGA som har gjort tester på dom.

De flesta kommuner godkänner dock oftast biomoduler utan problem då modell, funktion och utförande är närapå likartade, om inte identiska men de flesta olika paket.

De flesta miljökontor anser och vet av deras långa erfarenhet att denna modell av nätrörsbyggda biomoduler är så utomordentligt effektiva att tester ej behövs.

Genom att biohuden lyfts från marken och syresätts samt är helt självluftande skapas en anläggning som i princip nästan inte kan sätta igen eller gå fel.

Andra modeller av Biomoduler.

Det finns även andra typer av biomoduler än de som nämnts ovan, där konstruktionen bygger på kassetter med fiberduk inuti.

Dessa lösningar var populära för 10–15 år sedan, men har med tiden förlorat en stor del av sin marknadsandel. Erfarenheter visar att tyvärr många av dessa anläggningar har drabbats av funktionsfel inom förhållandevis kort tid.

Huruvida problemen berott på produktens utformning eller bristfällig installation är svårt att säga, men oavsett orsak framstår traditionella biomoduler som betydligt mer tillförlitliga tack vare sin robusta konstruktion och minimala risk för igensättning.

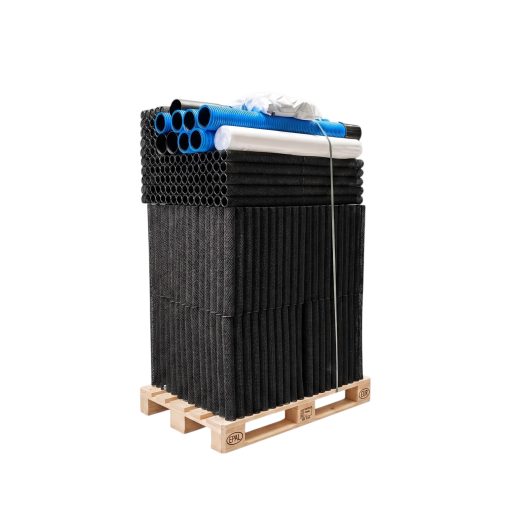

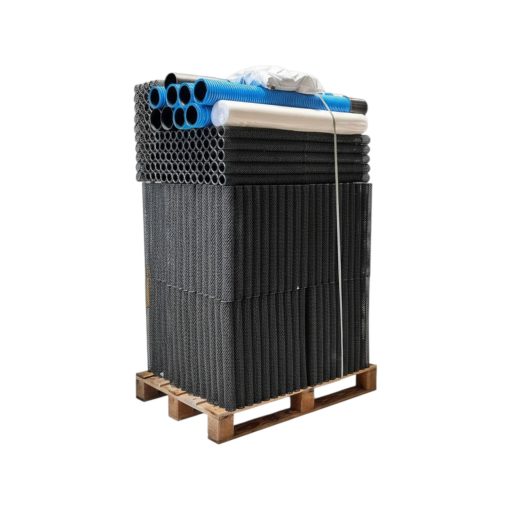

Innehåll Biomodulspaket:

Biomodul byggsats för BDT (utan toalett) innehåller:

• 6 st Bioblok med spridarnät Mått 1100x550x270mm (Skapar en längd på infiltration på 6600mm)
• 8 st Spridarrör 1m
• 8 st fästlinor
• 8st muff till infiltrationsrör
• 4st PE-rör dn 40 Längd: 1m (ventilationsrör 2st x1m x 2st)
• 2st PE-rör dn. 40 Längd 30cm (ventilation) 2st dubbelmuffar dn 40 (ventilation)
• 2st 90 graders vinklar dn 40 (ventilation) 2st ändhuvar dn 40 (till ventilation)
• 1st ändhuv dn 110
• 1st 1x30m fiberduk N1
• Inspektionsrör

Biomodul byggsats för WC + BDT innehåller:

• 8 st Bioblok med spridarnät. Mått 1100x550x270mm (Skapar en längd på infiltration på 8800mm)
• 8 st Spridarrör 1m
• 8st muff till infiltrationsrör
• 4st PE-rör dn 40 Längd: 1m (ventilationsrör 2st x1m x 2st)
• 2st PE-rör dn. 40 Längd 30cm (ventilation) 2st dubbelmuffar dn 40 (ventilation)
• 2st 90 graders vinklar dn 40 (ventilation) 2st ändhuvar dn 40 (till ventilation)
• 1st ändhuv dn 110
• 1st 1x30m fiberduk N1
• Inspektionsrör

Ger en infiltration med längden 9m och till 2m bredd.
