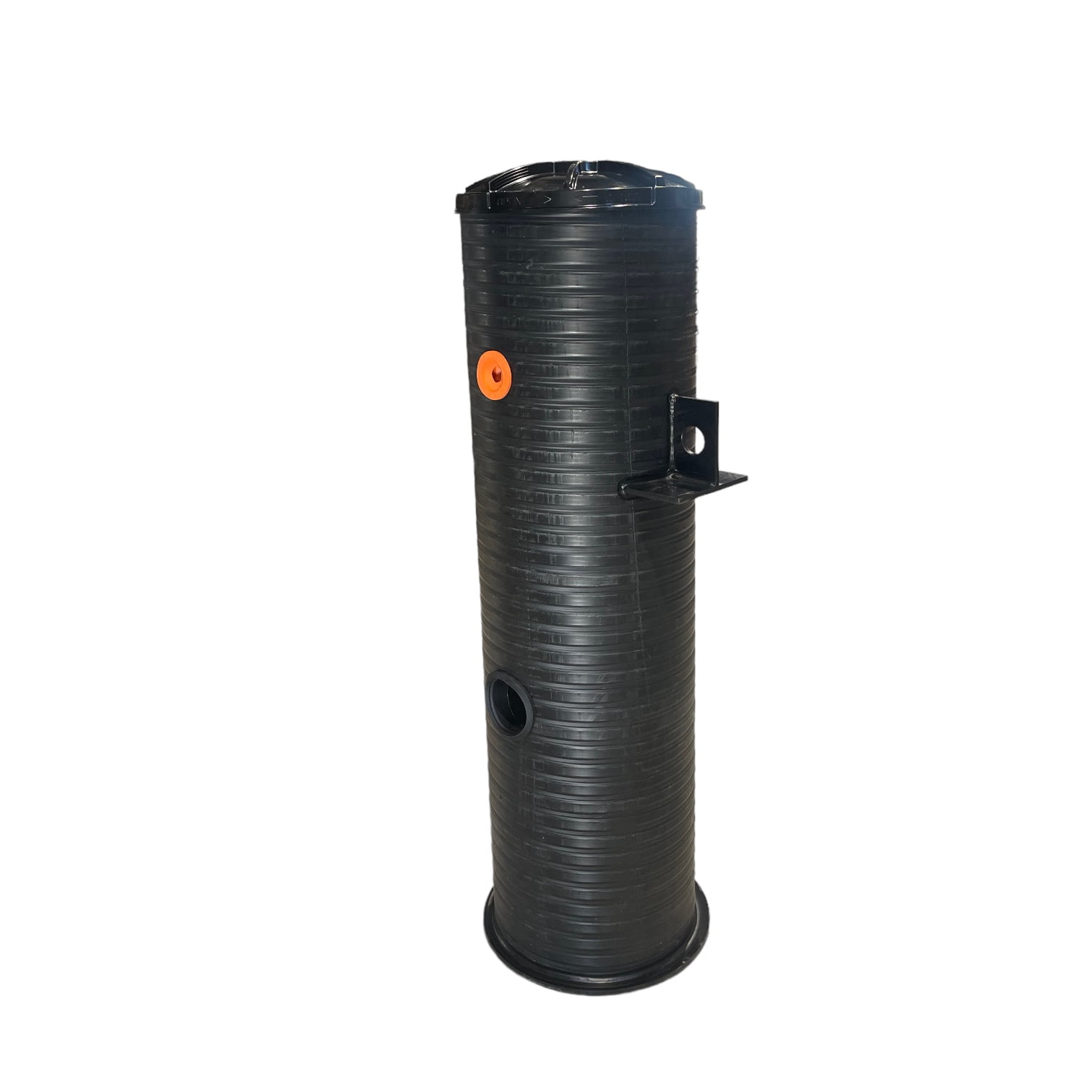

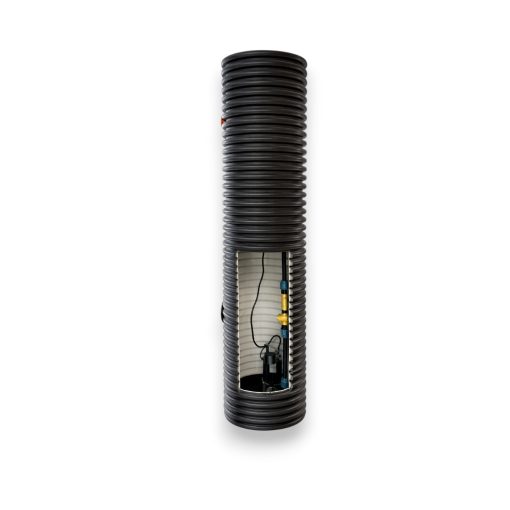

Pumpbrunn till Dränering, Pool och Avlopp

Pumpbrunn till dränering, pool och avlopp.

Färdigmonterad brunn inklusive pump som är startklar från leverans.

1. Koppla på 110mm avlopps / dräneringsrör på inloppet.
2. Anslut PEM slang på utlopp med valfri koppling R32.
3. Sätt i stickkontakten sen är du redo att pumpa.

Pumpen Pedrollo RXM2 som är en av Sveriges mest sålda dräneringspumpar.

Pedrollo RXM2 har en vertikal flottör som minimerar risken för att den kan fastna som finns med dräneringspumpar som har med flytande vippa.

Pumpbrunnen finns i flera dimensioner samt i längderna 200cm eller 300cm.

OBS: Vi byter leverantör så utseende på brunn och lock 455mm 3m skiljer sig från beskrivning nedan.

Pumpbrunnen används till

Pumpbrunnen är en kvalitetsbrunn som används och uppskattas av Entreprenörer, Kommuner och Privata fastighetsägare.

• Pumpbrunn kopplat till husets dränering.
• Dränering till Swimmingpool.
• När det inte går att få självfall till kommunal dagvattenledning.
• Pumpning till stenkista / dagvattenmagasin.
• Pumpning till infiltrationsbädd eller markbädd av slamavskiljt avloppsvatten monterad efter en slamavskiljare eller trekammarbrunn till infiltrationsbädd eller markbädd.
• Alla andra tillfällen när vatten behöver pumpas från låg punkt till högre punkt.

OBS: Brunnen kan ej användas till pumpning från avlopp om den ej placeras efter en slamavskiljare.

Välj Pumpbrunn WC + Avlopp om du ska pumpa ej slamavskiljt WC + avloppsvatten.

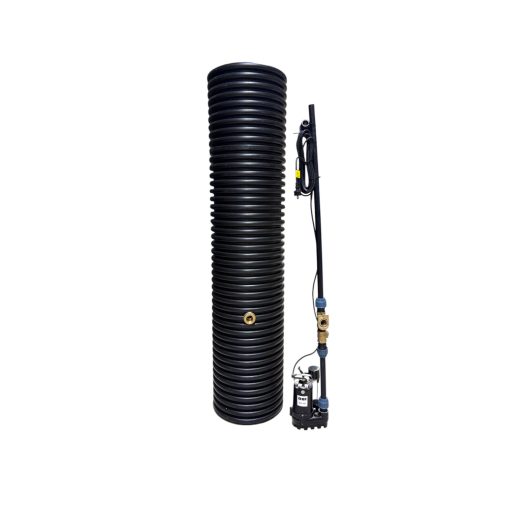

Backventil brunn

Våra pumpbrunnar levereras med en förmonterad backventil.

Det är en stor fördel vid installationer med långa slanglängder.

Har brunnen ingen backventil så kan det bli ganska stora mängder vatten som rinner tillbaka genom slangen bakåt in i brunnen.

När pumpen slutar pumpa kommer vattnet tillbaka och den får starta igen och därmed skapas en “loop” i pumpningen där pumpen får starta  om och om igen och pumpa samma vatten flera gånger.

För att slippa detta onödiga evighets pumpande kommer våra brunnar med monterad backventil.

Föreligger det frysrisk när slangen är ytligt anlagd så rekommenderas det att inte ha backventil.

Eftersom slangen är alltid full så ökar frysrisken betydligt till skillnad mot när PEM Slangen är tom.

Önskar du beställa en pumpbrunn utan backventil så skriv en notering om att du önskar få pumpbrunnen utan backventil i fältet “ordernotering” som du ser i kassan.

Pumpbrunn Nivålarm

Montera alltid ett nivålarm på pumpbrunnen om det finns risk för skador på fastighet om pumpen skulle bli t.ex strömlös.

Vi rekommenderar ett Trådlöst larm då det är ett larm oberoende av ström och lätt installerat utan behov av elektriker.

Val av dimension på pumpbrunnen styrs av vattenbelastning och vilken reservkapacitet du behöver.

Ju större dimension på pumpbrunnen desto färre gånger behöver pumpen starta =  En längre livslängd.

Så vi rekommenderar att välja så stor volym som möjligt.

Oavsett dimension så ger pumpen lika mycket i flöde och eftersom Pedrollo RXM2 har vertikal flottör så finns det ingen risk att den kan fastna oavsett dimension på pumpbrunn.

Det gör att man slipper så irriterande stopp på grund av att en vippa lagt sig fel.

Nedan har ungefärliga volymer på en pumpbrunn med 110mm inlopp placerat på 50cm räknat från botten och vatten halva inloppsrör.

430mm rör har en sumpvolym på cirka  63liter till inloppet.

600mm rör har en sumpvolym på cirka 120liter till inloppet.

Glidkoppling i mässing.

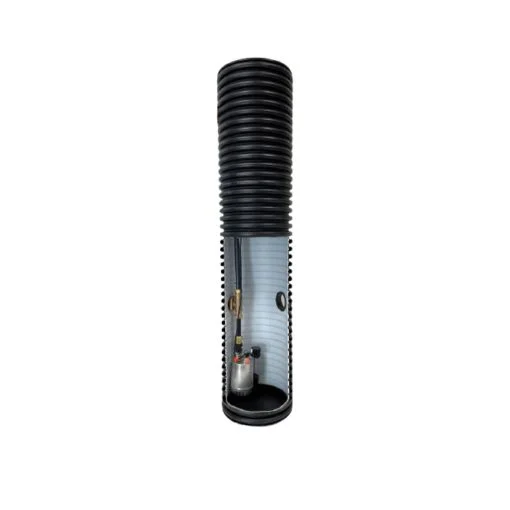

Men den förmonterade glidkoppling så kan pumpen lyftas / dras upp utan verktyg eller att behöva “krypa” ner i brunnen.

Du drar upp pumpen i slangen som går upp till marknivå.

Glidkopplingen är pluggat uppåt och uppåtgående slang är bara för att kunna dra upp pumpen.

När du ska sätta tillbaka pumpen så låter du den glida in i fästet igen.

Anslutningar

Pumpbrunnen har följande anslutningar:

Inlopp:

Höjd: Ca 50cm underkant inlopp från botten räknat.

Gummistos 110mm förmonterad.

Utlopp:

Höjd: Ca 65cm från botten räknat.

Ska PEM Slangen förläggas på en annan höjd (Oftast) så drar du bara anslutande PEM Slang upp eller ner.

Det är fullt möjligt lyfta 8-9m med Pedrollo Rxm2 om så önskas. Se pump diagram längre ner.

Anslutningen är en invändig Gänga R32.

Det medföljer en plastkoppling 32xR32 för anslutning av 32mm slang.

Välj en plastkoppling eller mässingkoppling 40xR32 om du ska ansluta en 40mm PEM Slang

Anslutning kabel:

Pumpbrunnen har förmonterad gummistos i toppen för att ansluta 50mm kabelskyddsrör till elektriskt installation.

Pumpbrunn elektrisk anslutning

Det sitter en stickpropp med 10m sladd på pumpen samt ett färdig borrat hål med gummimanschett för att föra ut stickpropp/kabel.

Tänk på att miljön alltid är fuktig i en pumpbrunnen lika med en med kraftig kondensbildning.

Fukten kan tränga in i kopplingsdosor som är monterade inuti brunnen.

Det rekommenderas för att få en säkrare och långlivad elektrisk koppling att det sker utanför brunnen med t.ex kopplingsdosa för mark alternativt anslutning ovan mark.

Använd ej krympslang eller montera någon kopplingsdosa inuti pumpbrunnar då det finns det risk att det tränger in fukt i kabeln, som sedan transporteras långsamt genom kapilläreffekten ner till pumpen och in i motorn med kortslutning som följd.

Rådgör med din behöriga elektriker för installation på bästa sätt.

Montering av pumpbrunn

1. Lägg lite grus eller sand i botten på gropen som skyddsfyll.
2. Ställ ner pumpbrunnen i den aktuella gropen.
3. Anslut inkommande 110mm avloppsrör till inloppet på pumpbrunnen. Använd Glidex som smörjmedel.
4. Kontrollera med vattenpass att inkommande ledning har rätt fall.
5. Fyll gärna pumpbrunnen med lite vatten så den står stadigare. Det underlättar arbetet.
6. Fyll igen gropen upp till utgående koppling med lämplig fyllning. Det är rekommenderat att sätta en skyddstejp är utloppet så du slipper få smuts i gängen. Se till att rikta pumpbrunnen under arbetet så du slipper få ett lutande lock i marknivå. Kontrollera med vattenpass.
7. Montera ditt PRK eller plastkoppling om du inte redan gjort det ovan mark. Används plastkoppling så används gängtejp som tätning. Används PRK så kan du använda lin eller gängtejp.
8. Anslut PEM slangen till kopplingen. PEM slang dimension 32mm fungerar bra till flesta tillfällen om det inte är längre sträckor den ska pumpa.
9. Provkör gärna pumpen om du har vatten i pumpbrunnen, så du ser att din koppling är tät innan återfyllnad.
   Du kan ansluta pumpen temporärt med en skarvsladd.
10. Fyll igen upp till den nivå du tänkt montera elanslutning på. Ska pump anslutas på något annat sätt än med stickpropp så ska en behörig elektriker göra installationen!
11. Fyll igen upp till marknivå.
12. Kapa röret på önskad nivå och skruva fast locket.
13. Det rekommenderas att montera ett nivålarm.

Pumpbrunnen Innehåller:

• Monterad Pumpbrunn i vald längd & dimension.
• Pumpbrunnen kan levereras både som svart eller röd/orange. Samma PP material bara olika färg.
• Alla kopplingar i mässing.
• Lock enligt specifikation ovan.
• Dräneringspump Pedrollo RX2 med 10m kabel försedd med 220volt stickkontakt.
• Glidkoppling.
• Backventil.
• Förborrad inlopp 110mm med förmonterad gumminippel.
• Förborrad samt monterad manschett för montering av 50mm Kabelskydd.
• Anslutning utlopp: Invändig R32 anslutning.
