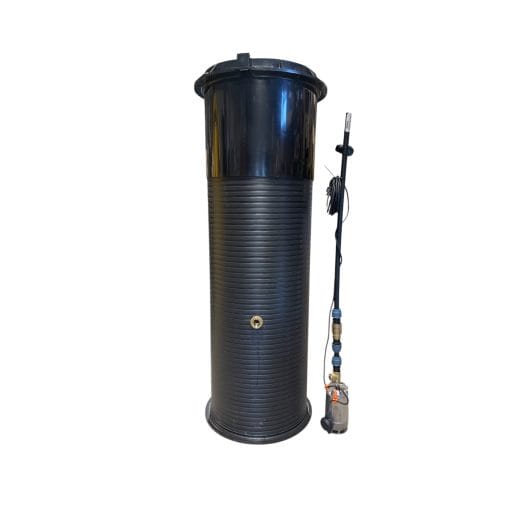

Pumpbrunn 600mm till Dränering, Pool och Avlopp

Material & längd pumpbrunn 600mm

• Tillverkad av dubbelväggigt rör med slät insida.
• Svetsad platt botten
• Svart Kupol mönstrat lock
• Längd 2m & 3m

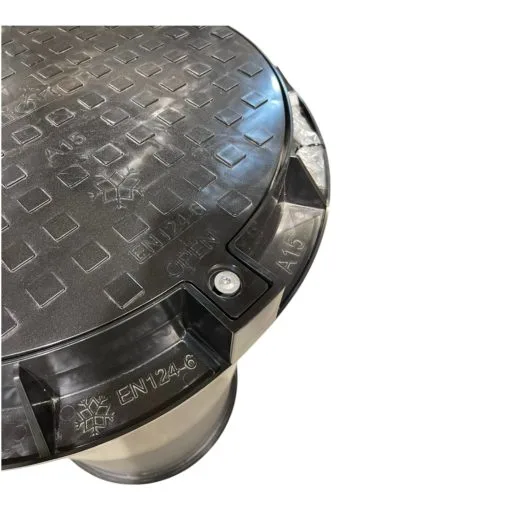

Lock till pumpbrunn

Brunnen leveras med ett slät barnsäkert lock i klass A15.

Locket har ett barnsäkert skruvlås.

Förlängning eller förkortning av pumpbrunn

Pumpbrunnen kan kapas till i princip valfri höjd / längd.

Kapning sker med enkelt med fogsvans eller tigersåg.

Pumpbrunnen kan även förlängas med Teleskoprör och manschett.

Önskar du ett annat lock så se Teleskoprör med gjutjärnsbetäckning.

Vattenmagasin volym:

Val av dimension på pumpbrunnen styrs av vattenbelastning och vilken reservkapacitet du behöver.

Ju större dimension på pumpbrunnen desto färre gånger behöver pumpen starta =  En längre livslängd.

Så vi rekommenderar att välja så stor volym som möjligt.

Oavsett dimension så ger pumpen lika mycket i flöde och eftersom Pedrollo RXM2 har vertikal flottör så finns det ingen risk att den kan fastna oavsett dimension på pumpbrunn.

Det gör att man slipper så irriterande stopp på grund av att en vippa lagt sig fel.

Nedan har ungefärliga volymer på en pumpbrunn med 110mm inlopp placerat på 50cm räknat från botten och vatten halva inloppsrör.

600mm rör har en sumpvolym på cirka 120liter till inloppet.

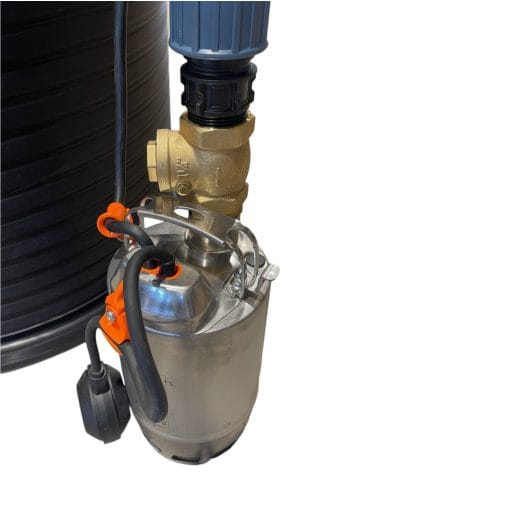

Glidkoppling i mässing.

Men den förmonterade glidkoppling så kan pumpen lyftas / dras upp utan verktyg eller att behöva “krypa” ner i brunnen.

Du drar upp pumpen i slangen som går upp till marknivå.

Glidkopplingen är pluggat uppåt och uppåtgående slang är bara för att kunna dra upp pumpen.

När du ska sätta tillbaka pumpen så låter du den glida in i fästet igen.

Anslutningar

Pumpbrunnen har följande anslutningar:

Inlopp:

Höjd: Ca 50cm underkant inlopp från botten räknat.

Gummistos 110mm förmonterad.

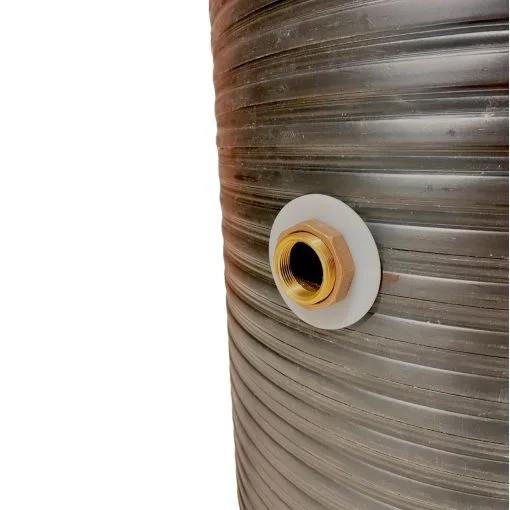

Utlopp:

Höjd: Ca 65cm från botten räknat.

Ska PEM Slangen förläggas på en annan höjd (Oftast) så drar du bara anslutande PEM Slang upp eller ner.

Det är fullt möjligt lyfta 8-9m med Pedrollo Rxm2 om så önskas. Se pump diagram längre ner.

Anslutningen är en invändig Gänga R32.

Det medföljer en plastkoppling 32xR32 för anslutning av 32mm slang.

Välj en plastkoppling eller mässingkoppling 40xR32 om du ska ansluta en 40mm PEM Slang

Anslutning kabel:

Pumpbrunnen har förmonterad gummistos i toppen för att ansluta 50mm kabelskyddsrör till elektriskt installation.

Pumpbrunn elektrisk anslutning

Det sitter en stickpropp med 10m sladd på pumpen samt ett färdig borrat hål med gummimanschett för att föra ut stickpropp/kabel.

Tänk på att miljön alltid är fuktig i en pumpbrunnen lika med en med kraftig kondensbildning.

Fukten kan tränga in i kopplingsdosor som är monterade inuti brunnen.

Det rekommenderas för att få en säkrare och långlivad elektrisk koppling att det sker utanför brunnen med t.ex kopplingsdosa för mark alternativt anslutning ovan mark.

Använd ej krympslang eller montera någon kopplingsdosa inuti pumpbrunnar då det finns det risk att det tränger in fukt i kabeln, som sedan transporteras långsamt genom kapilläreffekten ner till pumpen och in i motorn med kortslutning som följd.

Rådgör med din behöriga elektriker för installation på bästa sätt.

Montering av pumpbrunn

1. Lägg lite grus eller sand i botten på gropen som skyddsfyll.
2. Ställ ner pumpbrunnen i den aktuella gropen.
3. Anslut inkommande 110mm avloppsrör till inloppet på pumpbrunnen. Använd Glidex som smörjmedel.
4. Kontrollera med vattenpass att inkommande ledning har rätt fall.
5. Fyll gärna pumpbrunnen med lite vatten så den står stadigare. Det underlättar arbetet.
6. Fyll igen gropen upp till utgående koppling med lämplig fyllning. Det är rekommenderat att sätta en skyddstejp är utloppet så du slipper få smuts i gängen. Se till att rikta pumpbrunnen under arbetet så du slipper få ett lutande lock i marknivå. Kontrollera med vattenpass.
7. Montera ditt PRK eller plastkoppling om du inte redan gjort det ovan mark. Används plastkoppling så används gängtejp som tätning. Används PRK så kan du använda lin eller gängtejp.
8. Anslut PEM slangen till kopplingen. PEM slang dimension 32mm fungerar bra till flesta tillfällen om det inte är längre sträckor den ska pumpa.
9. Provkör gärna pumpen om du har vatten i pumpbrunnen, så du ser att din koppling är tät innan återfyllnad.
   Du kan ansluta pumpen temporärt med en skarvsladd.
10. Fyll igen upp till den nivå du tänkt montera elanslutning på. Ska pump anslutas på något annat sätt än med stickpropp så ska en behörig elektriker göra installationen!
11. Fyll igen upp till marknivå.
12. Kapa röret på önskad nivå och skruva fast locket.
13. Det rekommenderas att montera ett nivålarm.

Information Pedrollo RXM2

Den medföljande pumpen Pedrollo RXM2 är en rostfri dränkbar länspumpar med centrifugalhjul och hög kvalité.

Passar utmärkt till pumpning av dagvatten eller dräneringsvatten.

RX pumpen har en tätning av kol/keramik som tillsammans med den höga prestanda och långlivad konstruktion ger besparingar för dig i form av lång livslängd och problemfri drift.

Centrifugalhjulet tillåter flytande partiklar upptill 10mm att passera genom pumpen.
Pumphuset är gjort av högkvalitativt rostfritt stål för att maximera livslängd.

En stor fördel med Pedrollo RX2 är att den har en vertikal fast flottör som reducerar risken för att den hänger sig eller kärvar.

Modell: Pedrollo RXM2

Effekt: 0,37kW

Spänning: 1 Fas 230v 1,5A

Max tryckhöjd: 8,8m

Max flöde: 220liter per minut
