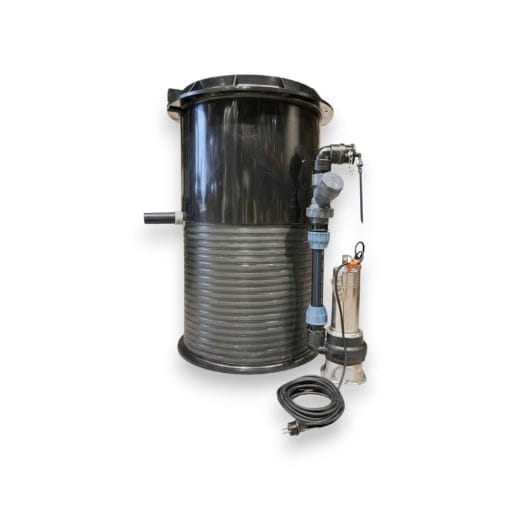

Tuvtex Plug & Pump – En smidig pumpstation för avloppsvatten

Tuvtex Plug & Pump-serie är en lättinstallerad och användarvänlig pumpstation för effektiv hantering av svartvatten (avloppsvatten från WC). Med ett teleskopiskt lock förenklas installationen, och konstruktionen är framtagen för att både proffs och amatör ska kunna anlägga en pumpbrunn för WC och BDT avlopp.

Funktion & Användningsområden

• Effektiv avloppshantering: Pumpar allt svartvatten från ditt avlopp innehållande både toalettavfall och övligt hushållsvatten.

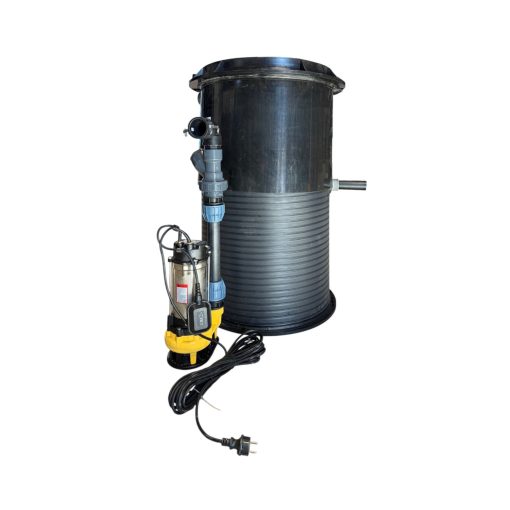

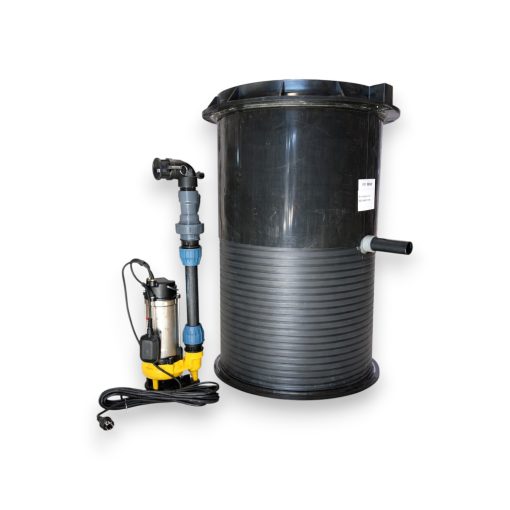

• Pumpning till: Slamavskiljare/trekammarbrunn eller direkt till kommunalt avlopp med självfall.
• Italiensk kvalitetspump – Ranger Vortex: Klarar av att pumpa fekalier och toalettpapper utan problem. Perfekt för anslutning till slamavskiljare, eftersom Vortex-pumpar inte finfördelar vattnet lika mycket som skärande pumpar.
• Rekommenderad installation: För optimal funktion mot slamavskiljare bör sista delen vara självfall (lutande rör) för att dämpa flödet.

Smidig installation – Plug & Pump

Pumpstationen är designad för att vara enkel att installera:

1. Gräv en grop.
2. Lägg ett skyddande lager fyllning i botten.
3. Placera brunnen i gropen.
4. Borra ett hål för inloppet (121–123 mm) minst 60 cm från botten.
5. Anslut inkommande avloppsrör.
6. Anslut utgående PEM-slang (50 mm).
7. Stoppa in kontakten.
8. Klart att pumpa!

Produktfördelar

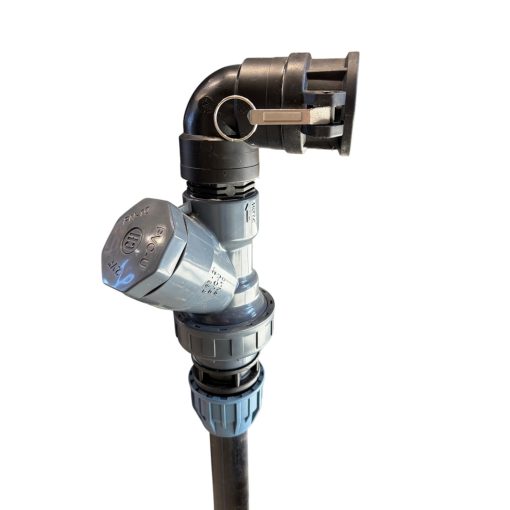

• Snabbfäste för enkel demontering av pumpen vid service.
• Teleskopiskt lock med barnsäkring.

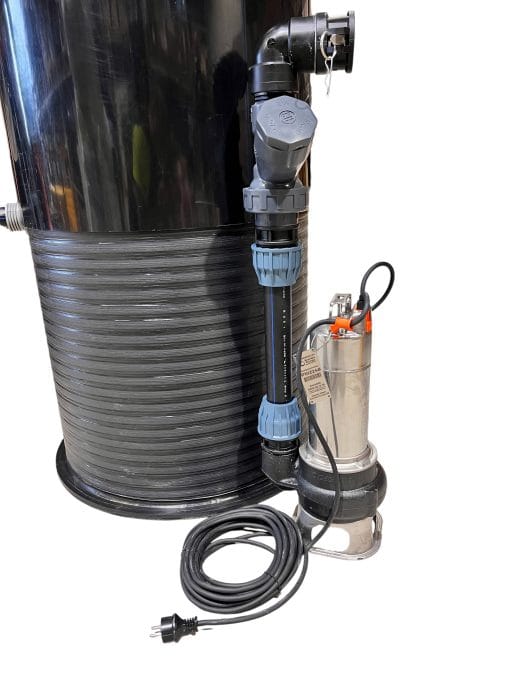

• Inbyggd fullflödes backventil och avstängningsventil för smidig inspektion.
• Pumpen lyfts enkelt upp med medföljande rostfri kedja.
• Finns i längd 1 och 2 meter.

Med Tuvtex Plug & Pump får du en driftsäker och enkel lösning för avloppspumpning – utan komplicerade inställningar eller specialverktyg.

Specifikation Pumpbrunn för avlopp.

Diameter: 600mm

Utförande pumpbrunn: Dubbelväggig

Variabel längd med Teleskopisk lock:

• 1m =107-145cm
• 2m = 207-245cm

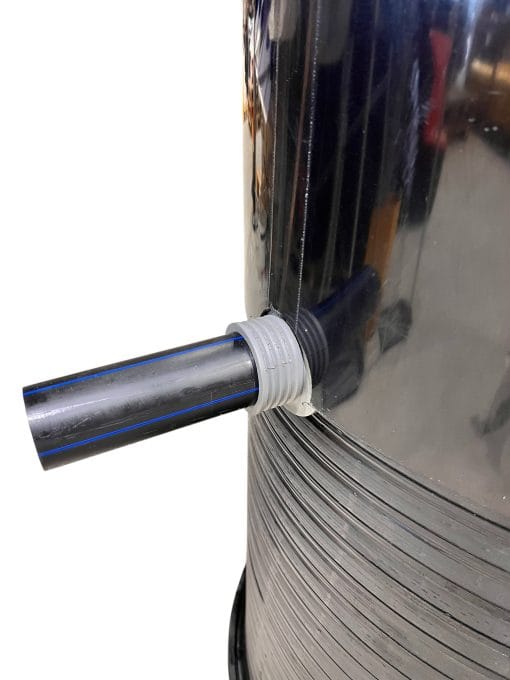

Dimension Inlopp: 110mm. OBS: Brunnen är ohålad. 110mm Manschett medföljer

Inloppshöjd: Ohålad brunn. Lägsta möjliga höjd för inlopp är 60cm från botten räknat.

Dimension Utlopp: 50mm

Utloppshöjd: Ca 90cm (Från botten räknat)

Pump: Ranger VXM 15/50

Backventil: EMTEK fullflödesventil

Barnsäkert lock

Det barnsäkra locket i klass A15 (Fotgängare och cyklister) låses med medföljande bits..

Teknisk Specifikation Avloppspump Ranger Vortex pump

Letar du efter en kraftfull och pålitlig lösning för att hantera smutsigt vatten och avloppsvatten från både WC och BDT?

RANGER-serien från City Pumps är utvecklad för att klara de tuffaste utmaningarna inom både industri, fastighetsförvaltning och hushåll.

Med en kapacitet på upp till 650 liter per minut och en lyfthöjd på upp till 14 meter, hanterar RANGER-pumpar enkelt allt från översvämmade källare till avloppsbrunnar och dräneringsgropar. T

Tack vare en robust konstruktion i gjutjärn och ett högpresterande VORTEX-impellersystem i rostfritt stål, klarar den av pumpa iväg partiklarna i avloppsvattnet.

Fördelar med RANGER-serien:

• ✅ Kraftfull drift med motorer från 0,55 kW till 1,1 kW
• ✅ Klarar fasta partiklar upp till 50 mm
• ✅ Lång livslängd tack vare dubbel mekanisk tätning och robust axel i rostfritt stål
• ✅ Anpassad för både stationär och mobil användning
• ✅ Certifierad enligt EN- och IEC-standarder för högsta säkerhet och kvalitet
• ✅ Levereras komplett med strömkabel och nivåvippa för automatisk drift (enfasversioner)

Pumpkapacitet Ranger VXM 15/50

´

Teknisk Specifikation

Anslutning: R50

Max Flöde: 650 l/min

Max lyfthöjd: 11,5m

Minsta Pumpgrop: 500mm

Lägsta höjd inloppsrör: 500mm

Flottör: Flytande Nivåvippa

Effekt: 1.1 kW

Ampere: 7.1A

Kabellängd: 10m

Max vätsketemperatur: 40 °C

Pumpkropp: Gjutjärn med epoxibeläggning, ISO 228/1-gänga

Impeller: Rostfritt stål AISI 304 (Vortex-typ)

Vikt: 16.2

CE Märkt: Ja

Certifikat: EN 60335-1, EN 60034-1, CEI 2-3

Tillverkare: Citypumps
