Pumpstation ATTE Skärande

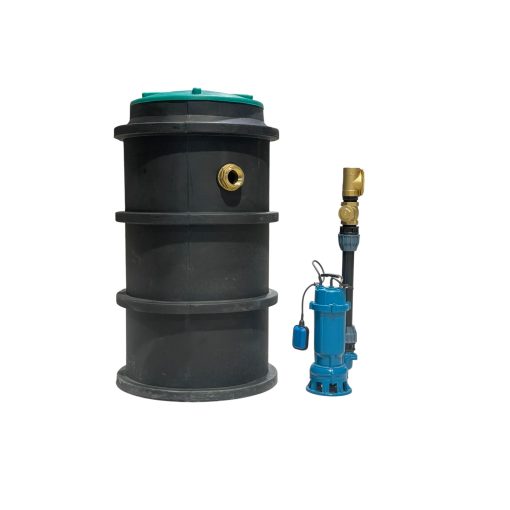

Pumpstationen ATTE – Kompakt, Kraftfull och Driftsäker avlopp

Pumpstation ATTE är lösningen för effektiv avledning av allt avloppsvatten från hushåll, gästhus eller mindre verksamheter där självfall inte är möjligt och man har anslutit både WC samt BDT vatten.

Tack vare sin kompakta design är den särskilt väl lämpad för Attefallsbyggnader och andra installationer där man önskar en grund och smidig montering.

Trots det lilla formatet är ATTE utrustad med en högpresterande skärande pump som klarar långa tryckledningar och hanterar hushållets avloppsvatten med WC och BDT vatten utan problem.

Hela konstruktionen är sammansatt av 50 mm komponenter för att maximera flödet och undvika strypning och således prestandaförluster.

Fördelar:

• 💪 Skärande pumpteknik – maler effektivt sönder fasta ämnen och minimerar risk för stopp.

• 🧱 Kompakt design – enkel att installera, även där utrymmet är begränsat.

• ⚙️ Driftsäker konstruktion – tillverkad för lång livslängd och minimalt underhåll.

• 🌧️ Flexibel användning – idealisk för villor, fritidshus, attefallhus.

• 🔌 Plug & Play – levereras komplett färdig att anslutas och pumpa.

Användningsområden:

• Avloppsvatten från WC, kök och tvätt

• Pumpning av avloppsvatten före slamavskiljare

• Pumpning av avloppsvatten till kommunal självfallsledning.

• Dränering av lågt liggande byggnader eller källare

Brunnen placeras före en slamavskiljare eller trekammarbrunn eller om det behövs pumpas till kommunal avloppsledning.

Rekommenderas att sätta ett avloppsrör på 3-6m med självfall sista biten innan slamavskiljare för att lugna ner flödet i in slamavskiljaren. Kontrollera också att din slamavskiljare kan hantera pumpat avloppsvatten.

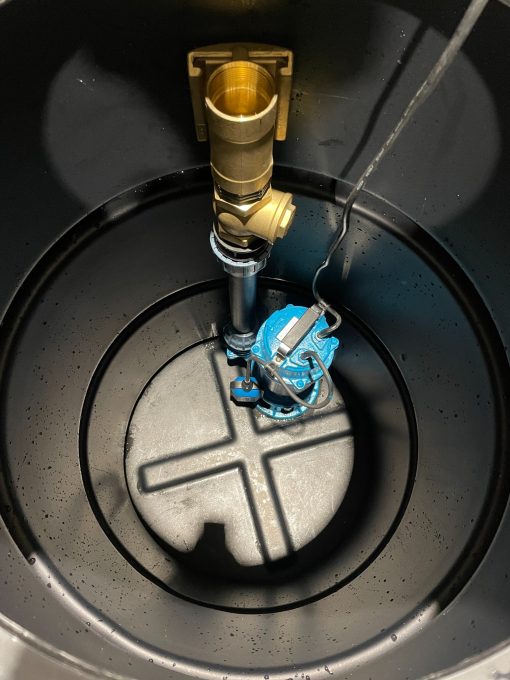

Brunnen är försedd med en trygg Furiatka skärande avloppspump som är en pump som klarar av att skära sönder fekalier och toalettpapper och pumpa till önskad mottagare.

Pumpen kan lätt lossas med den inbyggda glidkopplingen så den kan lyftas upp enkelt för inspektion.

Pumpen är även försedd med en backventil så att man inte skapar en evighetspumpningar.

Förlängning av brunnen sker enkelt med en Förlängningshals utrustad med en unik skruvmontering som säkerställer maximal styrka och stabilitet.

Anslutningar

Inkommande 110mm: Brunnen levereras ohålad med en medföljande 110mm gummimanschett för anslutning av inkommande avloppsrör. Håltagning borras bäst med en 121mm hålsåg.

Utgående R50: Utgående har invändig anslutning i storlek R50.
Rekommenderas att använda en plaströrskoppling 50xR50 med 50mm PEM Slang för bästa flöde.
Du kan använda 40mm PEM Slang men pumpen får jobba hårdare då.

Strömförsörjning: Förborrat hål med manschett 50mm för inkommande kabelskydd för  strömförsörjning.

Nivåvakt

En pumpstation utan nivåvakt kan inte anses vara fackmannamässigt installerad.

Det rekommenderas alltid att montera en nivåvakt på pumpstationer, oavsett märke eller modell.

Den enklaste lösningen och installation är att använda en trådlös nivåvakt.

Teknisk specifikation Avlopp Pumpstation Atte

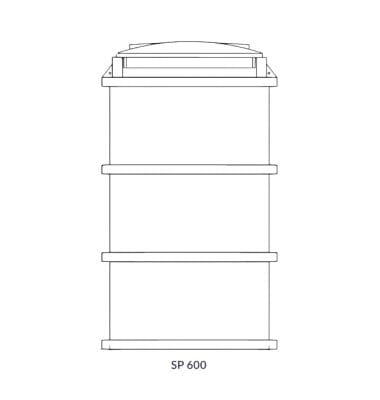

Pumpstation

• Material: PE-HD
• Utvändig Diameter: 600mm
• Invändig Diameter: 580mm
• Längd: 1100mm
• Lock: Plast, Klass A15 (Fotgängare & Cyklister) med barnsäkert skruvlås.

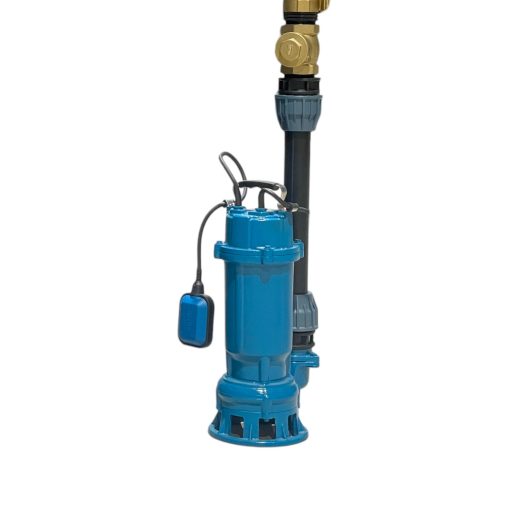

Tuggerpump Furiatka 1100

• Anslutning: Invändig R50 (2`)
• Flöde: 350l/min
• Lyfthöjd: 17m
• Max flöde: 350l/min
• Pumptyp: Skärande / Tugger
• Garanti: 2år
• Anslutningskabel: 10m
• Matning: 230 V
• Kilowatt: 1.1kW
• Ström: 10,0 A
• Frekvens: 50 Hz
• Motorvarvtal: 2850 rpm
• Isolationsklass: B
• Driftläge: kontinuerlig
• Skyddsklass: IP68
• Typ av löphjul: Tvåskovligt
• Anslutning [DN/tum]: Invändig R50 (2′ tum)
• Utloppsriktning: vertikal
• Inbyggd flottör/sond: ja
• Arbetsposition: vertikal
• Kabellängd: 10,0 m
• Mått (L/H/B): 456 / 195 / 275 mm
• Vikt: 20,4 kg
• Motorhus: Gråjärn
• Pumpkropp: Gråjärn
• Axel och rotor: Rostfritt stål AISI 304
• Löphjul: Gråjärn
• Skärkniv: Gråjärn / rostfritt stål AISI 304
• Mekanisk tätning: Keramik / Grafit / NBR
